【测量原理】

雷达物位计是基于时间行程原理的无线电波测距系统。通过天线发射小于1mW的微功率微 波(频率为6GHZ或者26GZH的无线电波)脉冲，这个脉冲以光速在空间传播。微波脉冲信号遇到被测介质表面，其部分能量被介质表面反射回来，被天线接收。微波脉冲信号发射与接收的时 间间隔同天线到被测介质表面的距离成正比，由此能够计算出天线到被测介质表面的距离。

【仪表特点】

  •  FP-PR系列雷达采用智能双脑控制系统，一个主CPU负责对雷达导波信号的分析运算处 理;另一个辅CPU负责通讯、测量参数设置和波形显示等工作。智能双脑控制系统能够有效 提高雷达对数据的处理能力。提高测量的可靠性。并且能够有效降低雷达的软件故障率，不 易出现死屏死机等问题。
  •  仪表采用等效采样脉冲测距专利技术，既提高了信号的分辨率和灵敏度，又降低了波束发 射能量，而且对人无伤害。可安装于各种金属、非金属容器或管道内，测量灵敏，刷新速度 快。
  •  仪表液晶显示调试单元为128*64图形点阵液晶，支持全中文菜单、波形显示、修改虚假 回波等复杂操作。降低现场仪表操作难度和维护工作量。不受压力变化、真空、温度变 化、惰性气体、烟尘、蒸汽等环境影响，测量结果稳定可靠。可以根据国内客户行业和现 场工况的运行特点进行仪表功能和传感器定制。
  •  液晶显示单元可以外接25米，从而构成罐旁显示操作单元。降低大型罐体、高温、高压、 有毒等高危险区域仪表日常巡检工作的风险和劳动强度。
  •  FP-PR系列雷达推出具有波形显示功能雷达专用的HART手操器，通过使用雷达专用的 HART手操器可以实现在中控室直接观察雷达波形并进行调试，大大降低现场调试的危险和 劳动强度。
  •  FP-PR系列雷达推出具有无线通讯功能雷达物位计，可支持GPRS无线传输和CMesh多跳自 组织无线组网传输。是物位测量接入物联网的首选产品。
  •  FP-PR系列雷达推出基于HART通讯的远程显示操作单元，可以外接1000米，从而弥补传 统罐旁显示单元在通讯距离上的不足。
  •  FP-PR系列雷达提供众多独特的天线型式，更适应现场恶劣工况;适用于高温工况，采用特 殊定制的高温延长天线时可适用于1000°C的过程温度。
  •  FP-PR系列雷达物位计支持丰富的信号通讯协议，如HART、4~20mA、RS485、GPRS、

【产品一览】

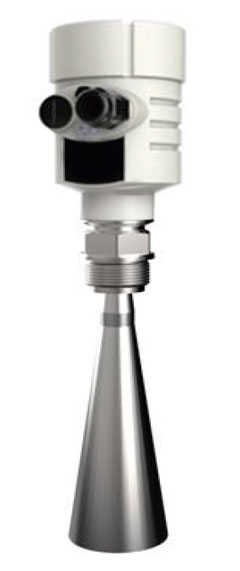

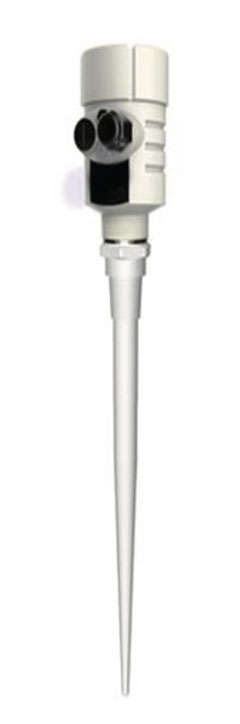

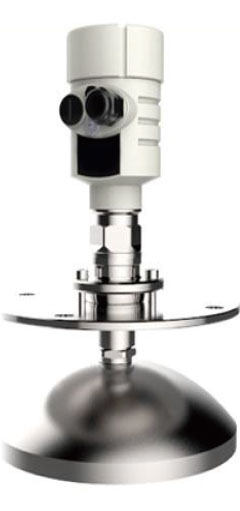

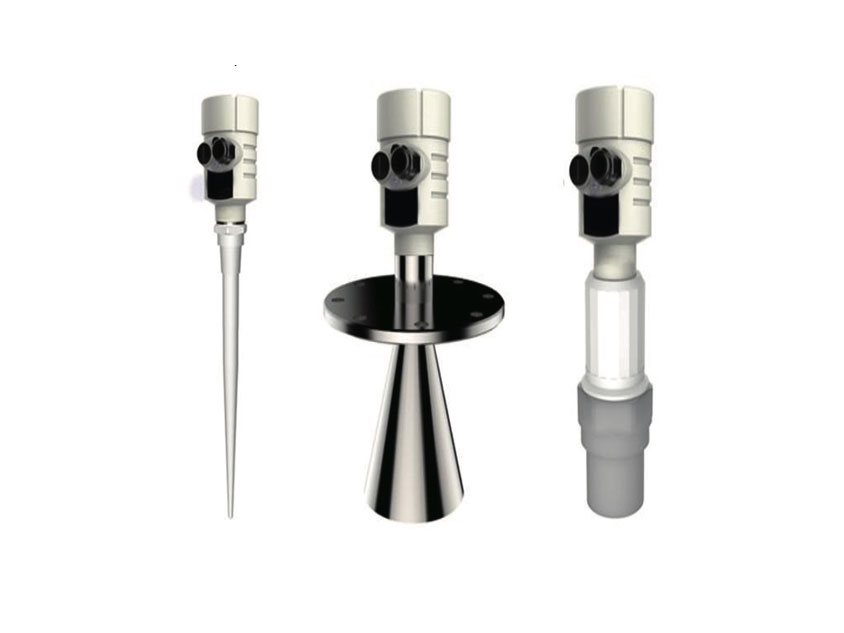

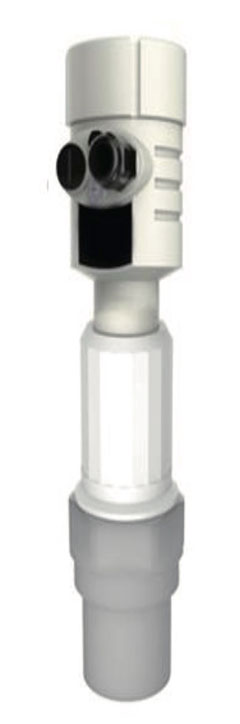

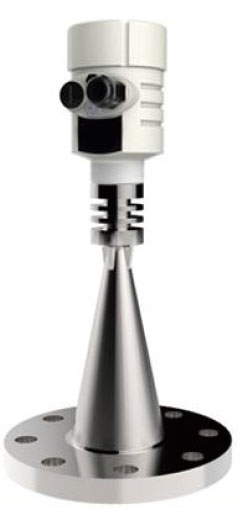

型号 FP-PR91 FP-PR93 FP-PR95
产品图片
应用 腐蚀性液体， 简单的过程条件， 存储或过程容器， 过程条件非常复杂 小容器内的腐蚀性液体 过程条件复杂
测量范围 35 米 70 米 35 米
天线及材料 棒式天线 PVDF 或 PTFE 喇叭天线 316L 一体式 PVDF 或 PTFE 塑料锥面天线
过程连接 螺纹或法兰 法兰 螺纹或法兰或卫生连接
过程温度 -40°C~50°C -40°C~1000°C -40°C~130°C
过程压力 -1~3bar -1~40bar -1~3bar
精度 ±1cm ±1cm ±3mm
频率范围 6GHZ 6GHz 26GHz
信号输出 4~20 mA/HART 4~20 mA/HART 4~20 mA/HART

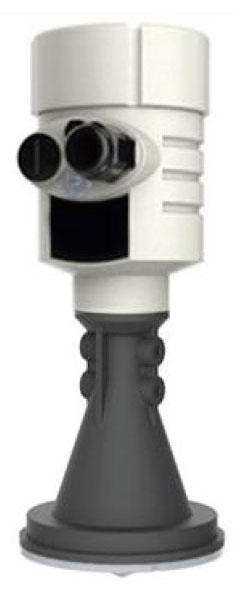

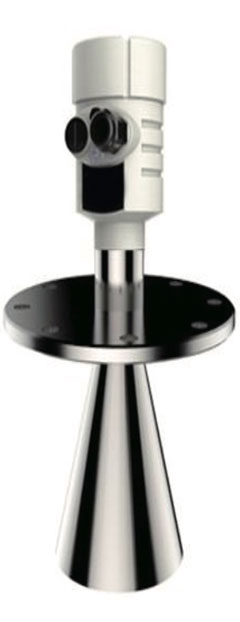

型号 FP-PR96 FP-PR97 FP-PR98 FP-PR99
产品图片
应用 块状、颗粒状固 体测量 腐蚀性介质，过程 条件复杂 存储容器或过程 容器， 过程条件复杂 块状、颗粒状固体 测量
测量范围 15 米 70 米 70 米 70 米
天线及材料 塑料喇叭天线 PP，PVDF 或 PTFE 一体式 PTFE 塑封 喇叭天线，不锈钢 316L 喇叭或抛物面 316L
过程连接 龙门吊安装,法兰 法兰或卫生连接 螺纹或法兰 法兰
过程温度 -40°C~80°C -40°C~130°C -60°C~1000°C -60°C~1000°C
过程压力 -1~2bar -1~16bar -1~40bar - 1~16bar
精度 ±3mm ±3mm ±3mm ±3mm
频率范围 26GHz 26GHz 26GHz 26GHz
信号输出 4~20 mA/HART 4~20 mA/HART 4~20 mA/HART 4~20 mA/HART
