FP-GWR系列导波雷达物位计

【测量原理】

FP-GWR系列导波雷达物位计是基于时间行程原理的电磁波测距系统。仪表探头发出的1GHz 的微功率电磁波信号沿着探测组件(探杆或探测缆绳)以光速进行传播。当电磁波接触到被测物质表面时，由于介电常数发生突变，电磁波被反射回来。反射回来的电磁波沿着探测组件传播， 并返回到仪表探头。电磁波的发射与接收的时间间隔与仪表探头到被测介质的距离成正比，由 此能够计算出仪表探头到被测介质表面的距离。

【仪表特点】

•  FP-GWR系列导波雷达采用智能双脑控制系统，一个主CPU负责对雷达导波信号的分析运算 处理;另一个辅CPU负责通讯、测量参数设置和波形显示等工作。智能双脑控制系统能够有 效提高雷达对数据的处理能力。提高测量的可靠性。并且能够有效降低雷达的软件故障率， 不易出现死屏死机等问题。
•  仪表采用等效采样脉冲测距专利技术，提高了信号的分辨率和灵敏度，使仪表具有高精度、 测量灵敏、刷新速度快等优势。
•  仪表液晶操作单元为128*64图形点阵液晶，支持全中文菜单、波形显示等复杂操作功能。降 低现场仪表操作难度和维护工作量。
•  液晶显示单元可以外接25米，从而构成罐旁操作单元。降低大型罐体、高温、高压、有毒 等高危险区域仪表日常巡检工作的风险和劳动强度。
•  FP-GWR系列导波雷达推出基于HART通讯的远程操作单元，可以外接1000米，从而弥补 传统罐旁显示操作单元在通讯距离上的不足。
•  FP-GWR系列导波雷达推出具有波形显示功能雷达专用的HART手操器， 通过使用雷达专 用的HART手操器可以实现在中控室直接观察雷达波形并进行调试， 大大降低现场调试的危 险和劳动强度。
•  FP-GWR系列导波雷达推出具有无线通讯功能导波雷达物位计，可支持GPRS无线传 输 和 CMesh多跳自组织无线组网传输。是物位测量接入物联网的首选产品。
•  FP-GWR01系列液体测量型导波雷达，具有独特的探头设计使得信号更强，盲区更小，而 且探头尺寸更小从而现场开口尺寸更小。
•  FP-GWR03系列固体测量型导波雷达，独特的固体导波探测传感器设计，可以经受更大 的拉力，降低现场坠缆风险。
•  FP-GWR系列导波雷达物位计支持丰富的信号通讯协议，如HART、4...20mA、RS485、 GPRS、CMesh、IIC、Modbus、CAN等多种通讯协议，便于集成到客户现有系统。
• 可以根据客户行业和现场工况的运行特点进行仪表功能和传感器定制。

【产品一览】

型号	FP-GWR01	FP-GWR02	FP-GWR03	FP-GWR04	FP-GWR05

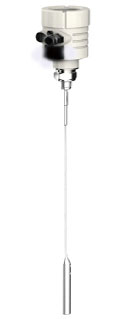

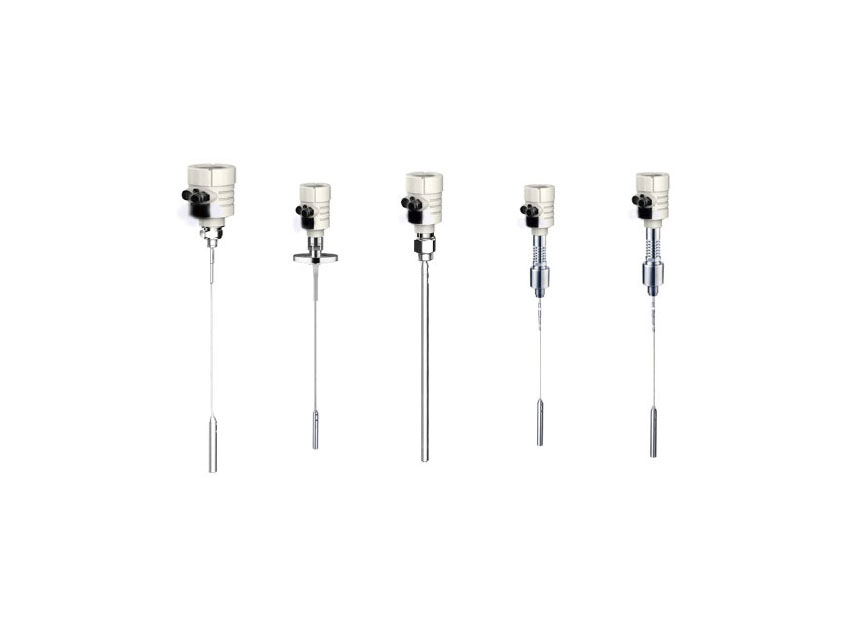

产品图片
应用	液体测量	腐蚀性液体测量	固体测量	高温高压液体 测量	高温高压液体 测量
最大量程	30m	30m	30m	30m	30m
精确度	± 3mm	± 3mm	± 3mm	± 3mm	± 3mm
过程连接	螺纹连接 G3/4 螺纹连接 3/4NPT 螺纹 G11/2A 螺纹 11/2NPT	连接法兰 DN50 连接法兰 DN80 连接法兰 DN100	螺纹 G11/2A 螺纹 G11/2A	螺纹 G11/2A 螺纹 11/2NPT	螺纹 G11/2A 螺纹 11/2NPT
传感器材 质	不锈钢 316	不锈钢 316 外包 /PTFE/PFA	不锈钢 316	不锈钢 316 /陶瓷	陶瓷
过程温度	VITON氟橡胶: -40~80°C VITON氟橡胶: -40~150°C KALREZ 全氟醚橡胶: -20~200°C	VITON氟橡胶: -40~80°C VITON氟橡胶: -40~150°C KALREZ 全氟醚橡胶: -20~200°C	VITON氟橡胶: -40~80°C VITON氟橡胶: -40~150°C KALREZ 全氟醚橡胶: -20~200°C	石墨陶瓷: -196~280°C	石墨陶瓷: -196~400°C 石墨陶瓷: -196~450°C
过程压力	(-0.1~4)MPa	(-0.1~1.6)MPa	(-0.1~4)MPa	(-0.1~4)MPa	(-0.1~40)MPa
输出信号	(4~20)mA/HART	(4~20)mA/HART	(4~20)mA/HART	(4~20)mA/HART	(4~20)mA/HART
电源	两线制: DC24V 四线制: DC24V/AC220V	两线制: DC24V 四线制: DC24V/AC220V	两线制: DC24V 四线制: DC24V/AC220V	两线制: DC24V 四线制: DC24V/AC220 V	两线制: DC24V 四线制: DC24V/AC220 V
