音叉振动原理是以共振理论为基础。在物理学上共振是一个运用频率非常高的专业术语。 共振的定义是两个固有振动频率相同的物体，当一个发生振动时，引起另一个物体振动的现 象。系统受外界激励，作强迫振动时，若外界激励的频率接近于系统频率时，强迫振动的振幅 可能达到非常大的值，这种现象叫共振。
可见，产生共振的重要条件是:物体要有弹性，而且一件物体受外力的周期性作用时，其 固有频率要与外来的频率相同或基本相近。
基于此原理，音叉以压电晶体作为激励源，激起具有固有频率的弹性叉体(或棒体)产生 共振。共振频率通过后级数据采集系统采集，对振动频率实时监控，根据需求，对监控到的频 率变动进行处理，以继电器或其他方式进行输出。
音叉技术测量结果精度高，适用场合广，是目前点位监控产品中，应用最广泛的测量技术 之一。
在线订购
【测量原理]
音叉振动原理是以共振理论为基础。在物理学上共振是一个运用频率非常高的专业术语。 共振的定义是两个固有振动频率相同的物体，当一个发生振动时，引起另一个物体振动的现 象。系统受外界激励，作强迫振动时，若外界激励的频率接近于系统频率时，强迫振动的振幅 可能达到非常大的值，这种现象叫共振。
可见，产生共振的重要条件是:物体要有弹性，而且一件物体受外力的周期性作用时，其 固有频率要与外来的频率相同或基本相近。
基于此原理，音叉以压电晶体作为激励源，激起具有固有频率的弹性叉体(或棒体)产生 共振。共振频率通过后级数据采集系统采集，对振动频率实时监控，根据需求，对监控到的频 率变动进行处理，以继电器或其他方式进行输出。
音叉技术测量结果精度高，适用场合广，是目前点位监控产品中，应用最广泛的测量技术 之一。
【仪表优点]
- 精 度 高 水平安装或者有角度安装时精度非常高
- 适应性强 探头使用温度范围:-40°C...250°C
- 自 清 洁 抗粉灰类固体、轻质液体粘附
- 供 电 支持多样性电源输入，24VDC，220VAC及交直流自适应电源
- 稳定性高 不受物料介电常数变化的影响
- 免 维 护 无活动、无易磨损部件，使用寿命长 ·分体安装 支持分体安装

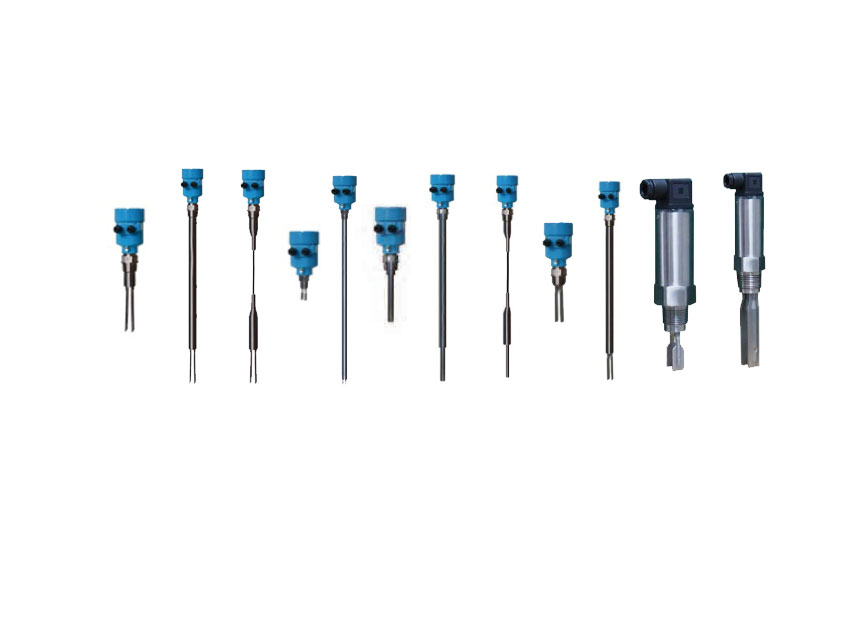

【产品一览]
|
型号 |
FP-TP120 |
FP-TP121 |
FP-TP122 |
|
产品片图 |
 |
 |
 |
|
应用 |
粉末状或细颗粒固体 |
粉末状或细颗粒固体 |
粉末状或细颗粒固体 |
|
结构形式 |
标准固体音叉 |
加长固体音叉 |
缆式固体音叉 |
|
测量范围 |
0.2m |
至 4m |
至 4m |
|
金属材质 |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
|
物料密度 |
从0.008g/cm³ 起 |
从0.008g/cm³ 起 |
从0.008g/cm³ 起 |
|
过程连接 |
螺纹，从1 1/2" 起 法兰，从DN50，2" 起 快装接头，从Φ50.5 起 |
螺纹，从1 1/2" 起 法兰，从DN50，2" 起 快装接头，从Φ50.5 起 |
螺纹，从1 1/2" 起 法兰，从DN50，2" 起 快装接头，从Φ50.5 起 |
|
过程温度 |
-40~120°C -40~250°C |
-40~120°C，-40~250°C |
-40~120°C |
|
过程压力 |
-0.1~2.5MPa |
-0.1~2.5MPa |
-0.1~0.6MPa |
|
输出 |
继电器DPDT(双刀双掷) 两线制8/16mA 晶体管NPN/PNP |
||
|
优势 |
·支持空罐调试，开关类 产品中时间成本最低 ·输出形式多样，最大程 度地满足用户需求 ·无可移动部件，系统免 维护 |
||
| 型号 | FP-TP123 | FP-TP124 | FP-TP125 |
| 产品图片 |  |
 |
 |
| 应用 | 腐蚀性、粘稠性、低密度 液体 | 腐蚀性、粘稠性、低密度液体 | 颗粒或较粗颗粒固体 |
| 结构形式 | 标准固体音叉 | 加长固体音叉 | 缆式固体音叉 |
| 测量范围 | 48mm | 至 4m | 140mm |
| 金属材质 | 304SS / 316L / 蒙乃尔合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂层) | 304SS / 316L / 蒙乃尔合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂层) | 304SS / 316L / 蒙乃尔合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂层) |
| 物料密度 | 从0.6g/cm³ 起 | 从0.6g/cm³ 起 | 从0.3g/cm³ 起 |
| 过程连接 | 螺纹，从3/4" 起 法兰，从DN25，1" 起 快装接头，从Φ50.5 起 |
螺纹，从3/4" 起 法兰，从DN25，1" 起 快装接头，从Φ50.5 起 |
螺纹，从1" 起 法兰，从DN50，2" 起 快装接头，从Φ50.5 起 |
| 过程温度 | -40~120°C，-40~250°C | -40~120°C，-40~250°C | -40~120°C，-40~250°C |
| 过程压力 | -0.1~6.3MPa | -0.1~6.3MPa | -0.1~1.6MPa |
| 输出 | 继电器DPDT(双刀双掷) 两线制8/16mA 晶体管NPN/PNP NAMUR输出 |
继电器DPDT(双刀双掷) 两线制8/16mA 晶体管NPN/PNP |
|
| 优势 | ·支持空罐调试，开关类 产品中时间成本最低 ·输出形式多样，最大程度地满足用户需求 ·无可移动部件，系统免维护 | ·支持空罐调试，开关类 产品中时间成本最低 ·输出形式多样，最大程度地满足用户需求 ·无可移动部件，系统免维护 |
|

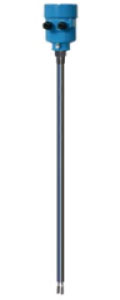

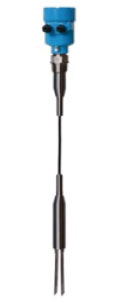

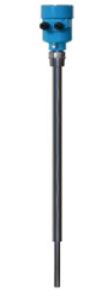

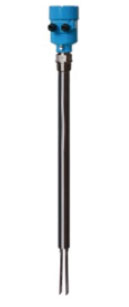

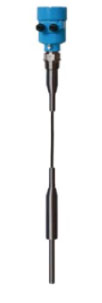

型号 |
FP-TP126 |
FP-TP127 |
FP-TP128 |
|
产品图片 |
 |
 |
 |
|
应用 |
颗粒或较粗颗粒固体 |
颗粒或较粗颗粒固体 |
固/液物料 |
|
结构形式 |
加长振棒 |
缆式振棒 |
标准100mm叉体 |
|
测量范围 |
至 4m |
至 4m |
106mm |
|
金属材质 |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
|
物料密度 |
从0.3g/cm³起 |
从0.3g/cm³起 |
从0.3g/cm³起 |
|
过程连接 |
螺纹，从1" 起 法兰，从DN25，2"起 快装接头，从Φ50.5 起 |
螺纹，从1" 起 法兰，从DN25，2" 起 快装接头，从Φ50.5 起 |
螺纹，从1" 起 法兰，从DN50，2" 起 快装接头，从Φ50.5 起 |
|
过程温度 |
-40~120°C，-40~250°C |
-40~250°C |
-40~120°C，-40~250°C |
|
过程压力 |
-0.1~6.3MPa |
-0.1~6.3MPa |
-0.1~1.6MPa |
|
输出 |
继电器DPDT(双刀双掷) 两线制8/16mA 晶体管NPN/PNP NAMUR输出 |
继电器DPDT(双刀双掷) 两线制8/16mA 晶体管NPN/PNP | |
|
优势 |
·支持空罐调试，开关类 产品中时间成本最低 ·输出形式多样，最大程 度地满足用户需求 ·无可移动部件，系统免 维护 |
·支持空罐调试，开关类 产品中时间成本最低 ·输出形式多样，最大程 度地满足用户需求 ·无可移动部件，系统免 维护 |
|
型号 |
FP-TP129 |
FP-TP1210 |
FP-TP1211 |
|
产品片图 |
 |
 |
 |
|
应用 |
固/液物料 |
腐蚀性、粘稠性、低密度液体 |
腐蚀性、粘稠性、低密度液体 |
|
结构形式 |
加长固/液音叉 |
标准液体音叉 |
标准液体音叉 |
|
测量范围 |
至 2m |
48mm |
106mm |
|
金属材质 |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
304SS / 316L / 蒙乃尔 合金哈C合金 / 钛合金 (可选防腐涂层、耐磨涂 层) |
|
物料密度 |
从0.3g/cm 起 |
从0.6g/cm3起 |
3 从0.3g/cm 起 |
|
过程连接 |
螺纹，从1" 起 法兰，从DN25，2"起 快装接头，从Φ50.5 起 |
螺纹，从3/4" 起 法兰，从DN25，1" 起 快装接头，从Φ50.5 起 |
螺纹，从1" 起 法兰，从DN50，2" 起 快装接头，从Φ50.5 起 |
|
过程温度 |
-40~120°C，-40~250°C |
-40~100°C，-40~150°C |
-40~100°C，-40~150°C |
|
过程压力 |
-0.1~2.5MPa |
-0.1~6.3MPa |
-0.1~2.5MPa |
|
输出 |
晶体管NPN/PNP |
||
|
优势 |
·支持空罐调试，开关类 产品中时间成本最低 ·无可移动部件，系统免 维护 ·输出形式多样，最大程 度地满足用户需求 |
