【测量原理】

重锤料位计(一次表)安装在料仓顶部，料位计传感器的探测过程由控制显示仪表(二次 表)发出的信号控制。一次表传感器由可逆电机、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。

当传一次表传感器接到探测命令时:电机正转带动齿轮轴和绕线筒转动，使钢丝绳下放， 带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使微 动开关接触，控制显示仪表得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰 上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。

在此过程中控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离，在面 板进行数字显示，并在后面板端子上输出4~20mA电流 (不需外加24VDC)

【仪表特点】

  •  吸收了国内外同类产品的优点
  •  独特的结构与传动方式
  •  克服了以往许多其它形式的重锤式料位计经常出现的问题 · 可以计算机远程遥控探测
  •  自动与手动并进
  •  运行可靠、探测自如、维护量小、应用面广

【产品一览】

型号

传感器

控制显示仪表

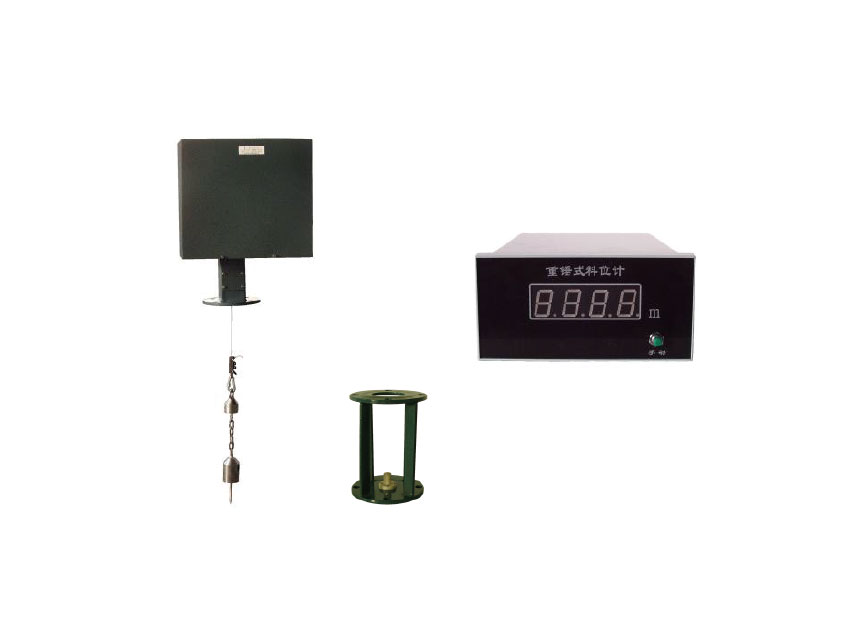

产品图片
测量范围

0~10/20/34/45米 (特殊规格可协商)


重锤重量

2kg


法兰标准

JB/T81-1994 (PN1.0，DN80)


典型应用 测量粉状、颗粒状及块状固 物料煤厂、电厂、钢厂、水泥 测量粉状、颗粒状及块状固 体物料煤厂、电厂、钢厂、水泥
重量

10米25 kg;20米30 kg; 34米35kg;45米40kg

2kg
电源

220VAC±10%

220VAC±10%
过程温度

-10°C~+60°C

30°C~+60°C
外形尺寸

10米:长400x高355x 宽360mm

20米:长485x高355x 宽360mm

34米:长570x高355x 宽360mm

45米:长685x高355x 宽360mm

+底 Φ195x140

+支架高 Φ195x254 mm

A横式:长280×宽163× 高80mm

B竖式:长280×宽80× 高163mm
