【测量原理】

 原油的主要成分是油和水，油的介电常数约为2.3，而水的介电常数是80，两者之间相差很 大，因而所呈现的射频特征阻抗有很大不同。基于此，使用射频导纳原理测量含水非常方便可 靠。探头中心杆和外浮筒之间构成同心电容器，随着所测油品中含水率的变化，电容量也相应 的进行变化，电子模块通过检测电容量来监测含水的变化，并通过内部数据处理模块计算当前 电容对应的油品含水率，最后通过电流环输出相对应的4-20mA电流信号。

【仪表优点】

  • 在线测量 不影响正常输送液体，实时反应含水量
  • 抗干扰性 泥沙、溶解气对测量影响小
  • 稳 定 性 油水密度、矿化度对测量影响小
  • 免 维 护 无需经常清洁、保养、调试

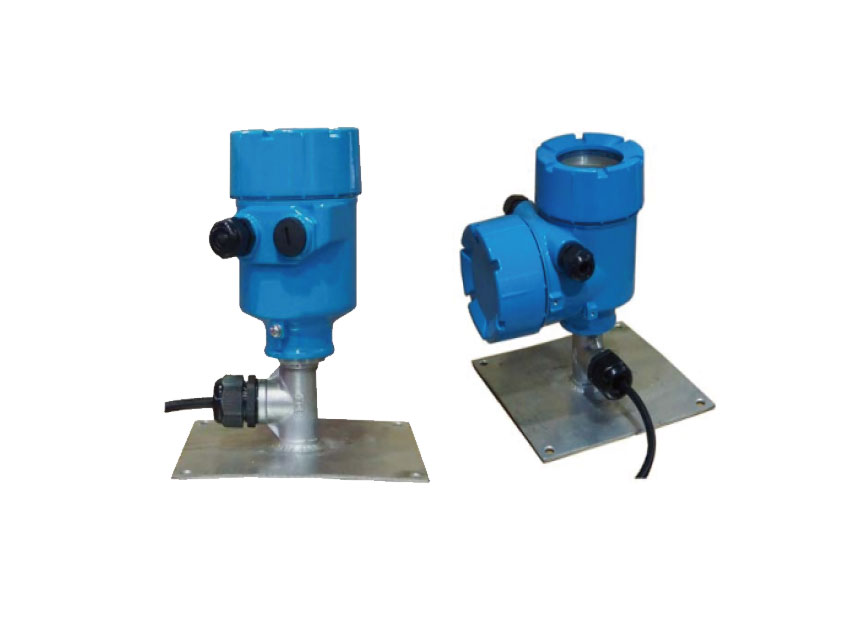

  • 分体安装 支持分体安装

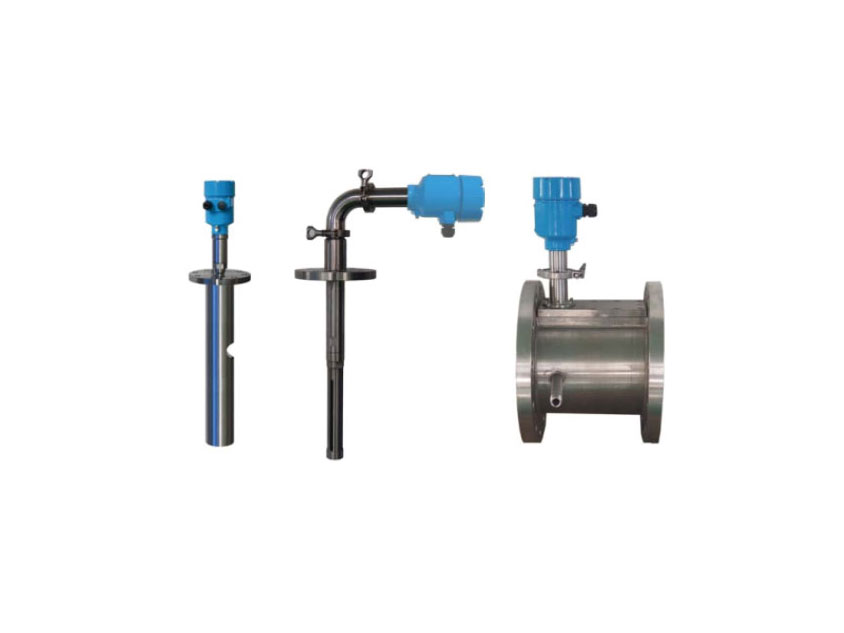

【产品一览】

型号

FP-OWA13H

FP-OWA13M

FP-OWA10M

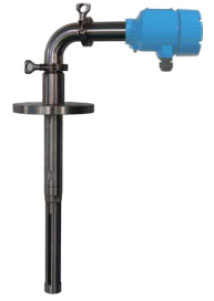

产品图片

应用

高压

中压

中压

结构形式

同轴三端硬杆

同轴三端硬杆

管段式

测量范围

含水率:0%~50%

含水率:0%~100%

含水率:0%~100%

测量精度

0.03%~0.3%

1.5%

1.5%

金属材质

304SS / 316L

304SS / 316L

304SS / 316L

非金属材质

PTFE

PTFE

PTFE

过程连接

法兰，DN80

法兰，从DN50，2" 起 快装接头，从Φ50.5 起

双法兰，从DN50，2" 起

过程温度

-40~120°C

-40~120°C

-40~120°C

过程压力

-0.1~6.3MPa

-0.1~4MPa

-0.1~4MPa

输出

4~20mA+HART通信 Modbus RTU通信



4~20mA+HART通信 Modbus RTU通信

优势

输出形式多样，最大程 度地满足用户需求

无可移动部件，系统免 维护



输出形式多样，最大程 度地满足用户需求

无可移动部件，系统免 维护
