【测量原理】

微波固体流量开关是利用多普勒效应理论设计的固体物料流动探测。多普勒效应是指物体辐射的波长因为波源和观测者的相对运动而产生变化。当运动在波源 前面时，波被压缩，波长变得较短，频率变得较高;当运动在波源后面时，会产生相反的效 应，波长变得较长，频率变得较低。波源的速度越高，所产生的效应越大。根据微波位移的程 度，可以计算出波源循着观测方向运动的速度。简言之，如果微波碰到的物体的位置是固定的，那么反射波的频率和发 射波的频率应该相等。如果物体朝着发射的方向移动，则反射回来的波会被压缩，就是说反射 波的频率会增加;反之反射波的频率会随之减小。观测反射波频率的变化，即可判断出物体移动的方向及速度。

【仪表特点】

  • 定向性强 微波天线发射时具有良好的定向性
  • 灵敏度高 16档可调
  • 安全卫生 非接触探测，可避免污染被测物料
  • 延 时 30s延时可调
  • 非接触测量 对被测物料无污染、无影响
  • 稳定性高 高稳定性输出，不受温度、湿度、噪声、气流、光线等影响，适合恶劣环境
  • 免维护无活动及易磨损部件，使用寿命长

【产品一览】

型    号

FP-MSF01

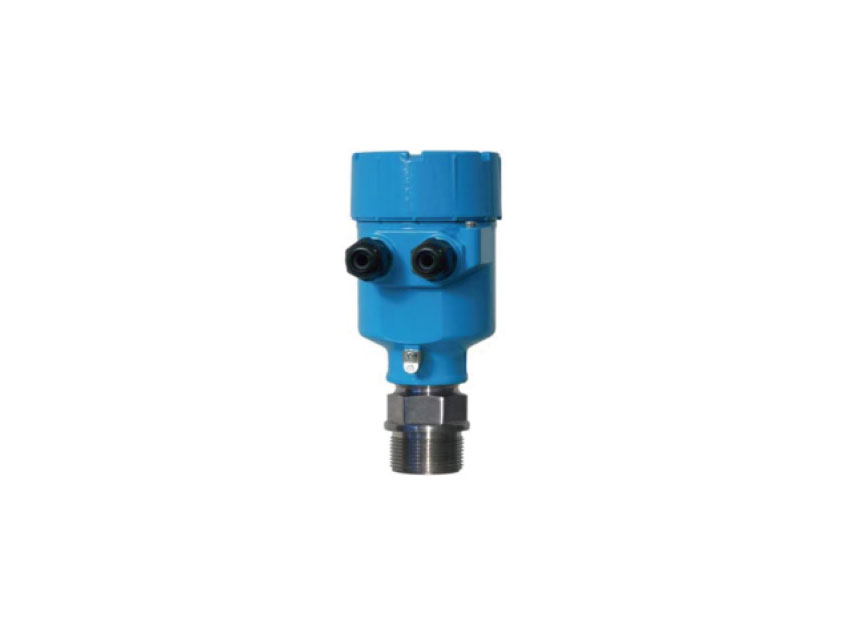

产品图片

应      用

固体粉料/颗粒测量 振动槽，风力输送管道，溜槽

结构形式

一体式发射器和接收器

测量范围

至 1.2m

频       率

24GHz

金属材质

304SS / 316L

非金属材质

PTFE

过程连接

螺纹，G1 1/2A 法兰，从DN50，2" 起

过程温度

-40~150°C，-40~260°C

过程压力

-0.1~2.5MPa

输       出

继电器DPDT(双刀双掷)

优       势

·无可移动部件，系统免维护
