FAST POWER ENTERPRISE USA LLC是美国一家专业从事物位测量领域研发和生产的公司，在技术方面具有很强的优势，其FP系列产品有着极强的性价比。

一体化超声波物位计是集传感器和电子单元于一体的采用超声波测距原理设计的物位计， 能有效地测量敞开或密闭容器中的物料的物位。其传感器采用PTFE、PU材料，并具备标准 HART 通信协议，因此能广泛地应用于各种工业领域。

超声波物位计易于安装和维护，并且能快速拆卸清洗以适应食品、饮料和制药工业的清洁 需要。

超声波物位计特有的数据处理技术能有效可靠地处理回波。内置的数字滤波器用来识别来 自液面的真实回波及去除由声电噪音和运动中的搅拌器叶片产生的虚假回波。超声波脉冲传播 到被测物界面并返回的时间经温度补偿后被转换成距离，用于显示、电流输出。

【测量原理】

超声波物位计的工作原理是由换能器(探头)发出超声波脉冲，当超声波脉冲遇到被测介 质表面被反射回来，反射回波被换能器接受并转换成系统可处理的电信号。超声波脉冲以声波 速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的速度相关，可以用下式表示:

S = CxT/2

S:测得的有效距离

Cx:声波传输的速度

T:声波往返运行时间

传感器发出的超声波碰到被测介质被反射，反射回波的质量反映了物位计应用效果。回波 质量定义为最小回波幅度(在最恶劣条件下回波幅度)比最大噪声幅度(虚假回波、多径反射 回波等的幅度)。回波质量数值越大，物位计应用效果越好。由于发射超声波脉冲的换能器制 造技术以及信号的处理技术，使得距离换能器较近的区域内无法被识别测量，不能准确测量出其距离值，该区域被称为测量盲区。


【FP产品的优势】

  • 智能调节发射能量，优秀的回波处理技术，特别适用于强干扰(粉尘、蒸汽、泡沫的影 响)和长量程的应用场合;
  •  高强度的发射能量、准确的测量精度、最大量程达195米;
  •  高稳定性和高可靠性;
  •  可以安装在户外及恶劣环境中。

【仪表特点】

  •  高能:FP-UW系列智能高能声波两线制和四线制物位计可穿透粉尘、蒸汽、泡沫或其它干 扰物体，即使传感器表面的粘附超过1cm也可以保证稳定的测量。
  •  低频:低频可以避免声波传播中的能量损失，保证反射回波的强度，FP-UW系列可以最低 频率达4KHz。
  •  自动增益控制:在恶劣工况环境中使用时，FP-UW系列会根据工况条件的不同及介质表面 返回的回波大小自动调节增益。
  •  优秀的回波识别技术:复杂工况料位测量，关键在于如何识别复杂的回波，FP-UW系列声 波物位计借鉴了目前雷达测距的先进回波技术，并充实了丰富独特的低频处理技术。丰富的 软件操作界面，可解决任何应用难题。

【性能指标】

  •  电源说明

—供电:14~35VDC(标准型),20~28VDC(本安型)

—功耗:770mW(Max.)

—隔离电压:1500V(Min.)

—过压保护:CAT III

—极性反接保护:有

  •  输入

—测量变量:传感器和被测介质表面之间的距离。

  •  输出

—电流输出:4-20mA / 20-4mA

—延时:0.5~99s

—启动稳定时间:10s

—测量反应时间:< 2s

—显示输出:可选

  •  精度及稳定性

—分辨率:< 1mm

—精度:±10mm 或0.5%(满量程)

—温漂:< 0.01%/ °C(满量程范围内)

  •  电缆接口

—防水接头:M20×1.5 (PG13.5)(在供货范围之内)

—防水堵头:M20×1.5 (PG13.5)(在供货范围之内)

  •  防护

—壳体防护等级:IP67

  •  环境

—环境温度:-40°C~+70 °C

—存储温度:-20 °C~+65 °C

—环境湿度:< 90%

  •  认证

—CE 认证:FP仪表确保贴有CE 标志的仪表均通过了所需的相关测试。

—防爆认证:本安型(Ex ia IIC T4/T5/T6 Ga)


【产品一览】

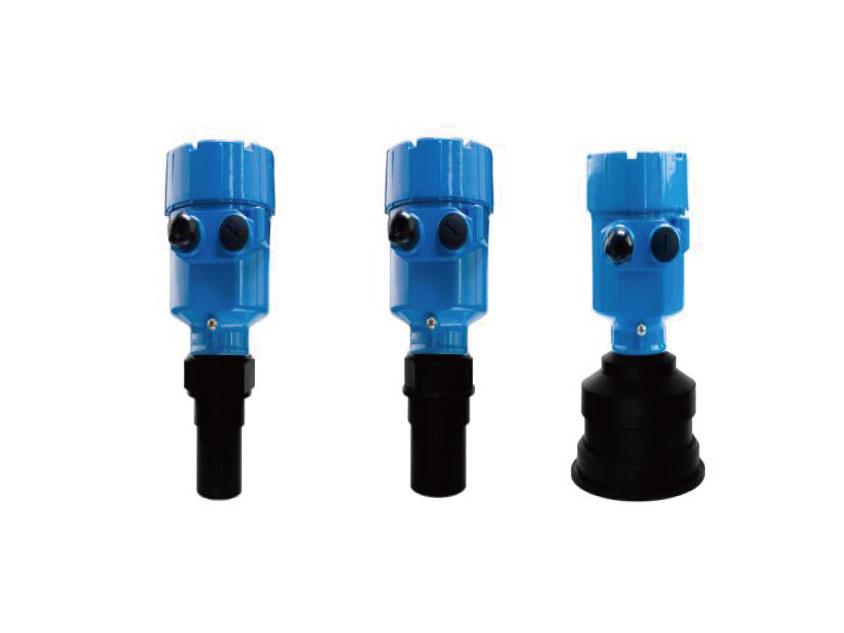

型号 FP-UW91 FP-UW92 FP-UW93
产品图片
典型应用 液位/固体测量，水处理工业 液位/固体测量，水处理工业 液位/固体测量，水处理工业
测量范围 液体5m / 固体2.5m 液体8m / 固体3.5m 液体15m/ 固体7m
过程连接 G11/2A G2A 法兰 DN125 或吊架
过程温度 -40~70°C -40~70°C -40~70°C
过程压力 -0.02~0.1MPa -0.02~0.1MPa -0.02~0.1MPa
