FP射频导纳系列物位开关

【测量原理】

传统的电容式物位开关，随着物料上涨、物料覆盖探头，电路中探头和介质之间的电容值 (导电物料场合)或者探头和管壁之间的电容值(绝缘物料场合)随之增加。由于在探头外壁 物料挂料多少的变化导致了电容值的变化，电容值的变化通过电桥的检波、放大、计算，最后 输出产生相应的电量变化。

射频导纳原理测量技术是经过改良的物位测量技术。FP-AT系列产品应用了射频信号，并 加入了Driving-Shield电路，屏蔽了干扰信号和非物料变化产生的信号。Driving-Shield电路能 够阻止射频电流通过挂料形成回路，由挂料产生的影响能够被识别，并且通过电桥的移相等处 理从总的输出中消除掉探头端挂料对测量的影响，因此该系列产品具有很强的抗干扰和抗挂料 能力。射频导纳技术测量结果精度高，不受探头挂料的影响，是目前使用场合最广泛的一种测 量技术。

【FP产品的优势】

· 广泛的应用环境:过程温度从-200°C~+1000°C，压力从真空到100bar· 更方便的安装和调试

· 手动和自动调试可选

· 仪表内部带有自诊断功能

· 双电气接口设计，使接线更为安全、方便

· 带有自动和手动工作点复位功能，可在断电和上电两种状态下操作

【仪表特点】

自适应识别工况，免调试

FP射频导纳现场使用时

无需人工设置和调试

通电后即可自动运行设置和调试

具有自动调试或手动调试功能(默认为自动)

自适应识别供电

FP射频导纳仪表具有自适应识别供电

现场使用时无需任何设置

可任意接入直流或交流电源

自适应识别防挂料

独特的Driving-Shield电路设计提高了抗挂料性能

使探头上的挂料测量时没有任何影响

不需要定期维护或更换

自适应识别安全防护和免维护功能

内置探头静电火花防护器，滤波保护器和限流限压安全栅

不受静电、火花冲击和电化学现象的影响

【性能指标】

自适应识别防挂料

· 电源说明—供电:自适应电源。

    直流供电电压:20~35VDC

    交流供电电压:30~250VAC(50/60Hz)

    —允许波纹:直流电:≤1VP-P,交流电:≤5VP-P

    —功率:1.5W(Max)

    —隔离电压:1500V(Min)

    —过压保护:接线无极性要求

· 输入—测量变化:探头杆与罐壁或接地管间的电容

    —测量范围:0~120pF

    —频率:100KHZ

· 输出—物位报警方式:高位报警和低位报警

    —继电器:DPDT(双刀双掷)

    —继电器触点容量:250VAC，1A(有感) 3A(无感，即COSФ=1.0)

    —物位报警输出:LED红色指示灯显示

    —电源状态指示:LED绿色指示灯显示

    —系统系统报警:LED黄色指示灯显示

    —档位指示:LED绿色指示灯显示(智能型)

    —带载能力:中心端与屏蔽端(Min):500Ω

                    屏蔽端与地端阻抗(Min):50Ω —延时:0.5~30s

    —启动稳定时间:1.0s

    —测量反应时间:<0.5s

· 精度及稳定性

    —分辨率:<0.2pF

    —重复性:<1mm(0.04′′) (导电物料) <20mm(0.79′′)(绝缘物料)

    —温度稳定性:<0.01%/°C(满量程范围内)

    —分体线电容变化:≈0.015Pf/m.°C

· 电缆接口

    —防水接头:M20×1.5(PG13.5)，防水接头在供货范围之内

· 分体

    —长度(Max):50m

· 防护

    —安全栅:内置(防爆型专有)

    —过滤器:内置防静电及消除射频干扰滤波器

    —火花塞:内置(可选)

    —壳体防护等级:

IP67· 环境

    —环境温度:-40°C~+70°C

    —存储温度:-20°C~+65°C

    —环境湿度:<90%

· 注意:分体安装时探头侧环境温度最高可达120 °C，但是仪表外壳温度最高70°C

· CE认证:FP仪表确保贴有CE标志的仪表均通过了所需的相关测试

· 防爆认证:隔爆本安复合型(Ex d ia「ia Ga」 IIC T4/T5/T6 Gb)

【产品一览】

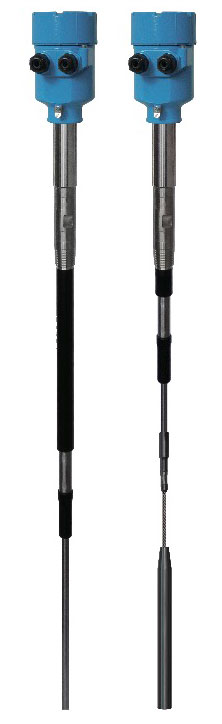

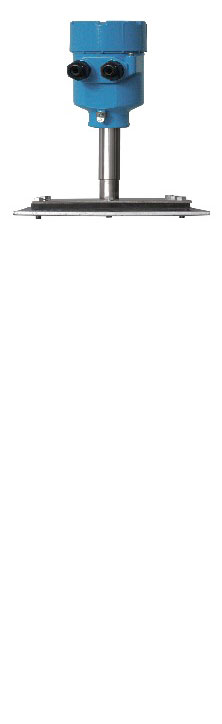

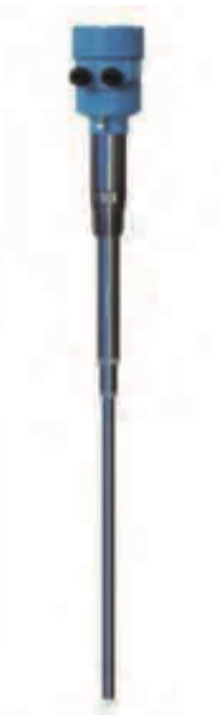

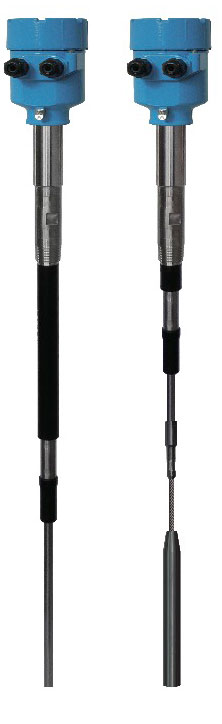

型号	FP-MT9058	FP -AT9059	FP-AT9060	FP-AT9061
产品图片
典型应用	常温、低压	长量程 长量程	重载搅拌	灰斗
过程条件	-40~200°C -0.1~1.6MPa	-40~200°C -0.1~1.6MPa	-100~260 °C -0.1~1.6MPa	-40~85°C -0.1~0.6MPa
过程连接	3/4" BSPT	3/4" BSPT	1/2" BSPT	160mm法兰型 探头
