【测量原理】

传统的电容式物位计，随着物位上涨、物料覆盖探头，电路中探头和介质之间的电容值 (导电物料场合)或者探头和管壁之间的电容值(绝缘物料场合)随之增加。由于物位的变化 引起了电容桥的失衡，因此电容值的变化取决于被测物料的介电常数。然后通过对信号的检 波、放大，最后输出相应的信号。但由于结晶以及挂料的影响，电容式物位计无法长时间的稳 定输出所测物位。射频导纳测量技术是具有独特优势的物位测量技术，能够实现阻抗和容抗的 单独测量。通过物理定律计算可得，任何挂料的阻抗和容抗的大小是相等的，所以由挂料产生 的影响能够被测量出来并且通过振荡电路的移相，从总的输出中消除。射频导纳技术测量结果 精度高，并且不受探头挂料的影响，是目前使用场合最广泛的一种测量技术。

【仪表特点】

· 本安设计:两线制本安设计，电路单元和探头是本质安全的。

· 免维护:无可移动部件，无易损部件，无需经常清洁、保养、调试，无需定期维护。

· 防挂料:Driven-shield电学设计使其可以忽略挂料的影响，独特的单独测量阻抗和容抗设计提 高了抗挂料能力。

· 稳定性强:稳定可靠的输出，耐飞灰、落料、水汽、结晶、结蜡影响。

· 化学兼容性:多种探头设计，满足各种介质要求。

· 应用广泛:过程温度从-200°C~+925°C，压力从真空到100bar，量程可达几厘米至数百米。 · 无漂移:不会因为介质的温度或密度变化产生漂移。

· 安全防护:内置探头输入保护装置，保护能力强，不受静电、火花冲击和电化学现象的影响。

· 安装简单:仪表可以通过管座或法兰安装，可选择整体或分体式安装方式，调试简单、方便可靠。

【性能指标】

· 供电:12~35VDC

· 输出:4~20mA或20~4mA

· 环境温度:-40°C~+70°C

· 线性度:0.5%

· 重复性:0.1%

· 延时: 1-30s可调

· 火花防护:内置火花防护电路(对传感器)

· 电气接口: M20×1.5

· 电缆:分体式电子单元与传感器之间的专用连接电缆标准5m，最长50m

· 过程连接: BSPT螺纹安装(标准)或法兰安装(可选)

· 外壳防护:符合IP67防护标准

· 防爆等级:ExdiaIICT4



【产品一览】



型号 FP-CMT1074 FP-CMT4069 FP-CMT1077 FP-CMT1068

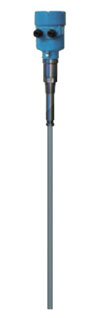

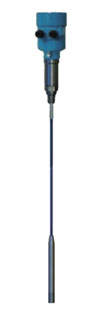

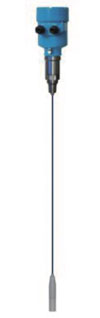

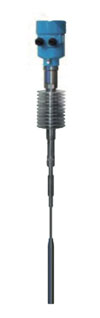

产品图片
典型应用 深井、超大量程 导电液体 固体粉料 绝缘性固体、液体 导电液体、界面
过程条件 -40~260°C -0.1~1.6MPa -40~150°C -0.1~4.0MPa -100~260°C -0.1~6.3MPa -100~260°C -0.1~4.0MPa
过程连接 3/4〞BSPT 3/4〞BSPT 1〞BSPT 3/4〞BSPT
量程 600m 35m(液)22m(固) 35m(液)22m(固) 35m
探头类型 绝缘软缆 绝缘软缆 非绝缘软缆 绝缘软缆



型号 FP-CMT3071 FP-CAT2079 FP-CMT3072 FP-CMT3073

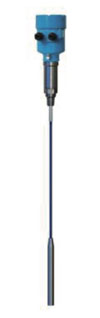

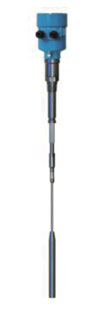

产品图片
典型应用 导电液体 固体粉料 界面、电脱、强 搅拌场合 导电液体 固体粉料 高温绝缘固体
过程条件 -40~150°C -0.1~4.0MPa -100~260°C -0.1~6.3MPa -40~150°C -0.1~4.0MPa -50~500°C -0.1~1.6MPa
过程连接 3/4〞BSPT 1〞BSPT 3/4〞BSPT 1〞BSPT
量程 35m(液)22m(固) 4m 35m(液)22m(固) 22m
探头类型 绝缘软缆 绝缘硬杆 绝缘软缆 软缆
